Generation 'N' wie Netzlokation
Begrifflichkeiten
Netzlokation (NeLo)
Die Netzlokation (Netzanschluss) verbindet eine oder mehrere Marktlokationen (MaLo), die unabhängig der Energierichtung sind, über genau eine Leitung mit dem Netz. Eine Netzlokation wird durch eine eindeutige ID identifiziert. Diese Netzlokationsidentifikationsnummer (NeLo-ID) darf nicht mehr verändert werden, solange die Netzlokation existiert. Die NeLo-ID wird durch den Netzbetreiber vergeben. Solange sich am Bestand der Netzlokation selbst keine Änderungen ergeben, darf die NeLo-ID selbst dann nicht geändert werden, wenn die physikalische Anbindung der Netzlokation technischen Änderungen unterworfen ist.

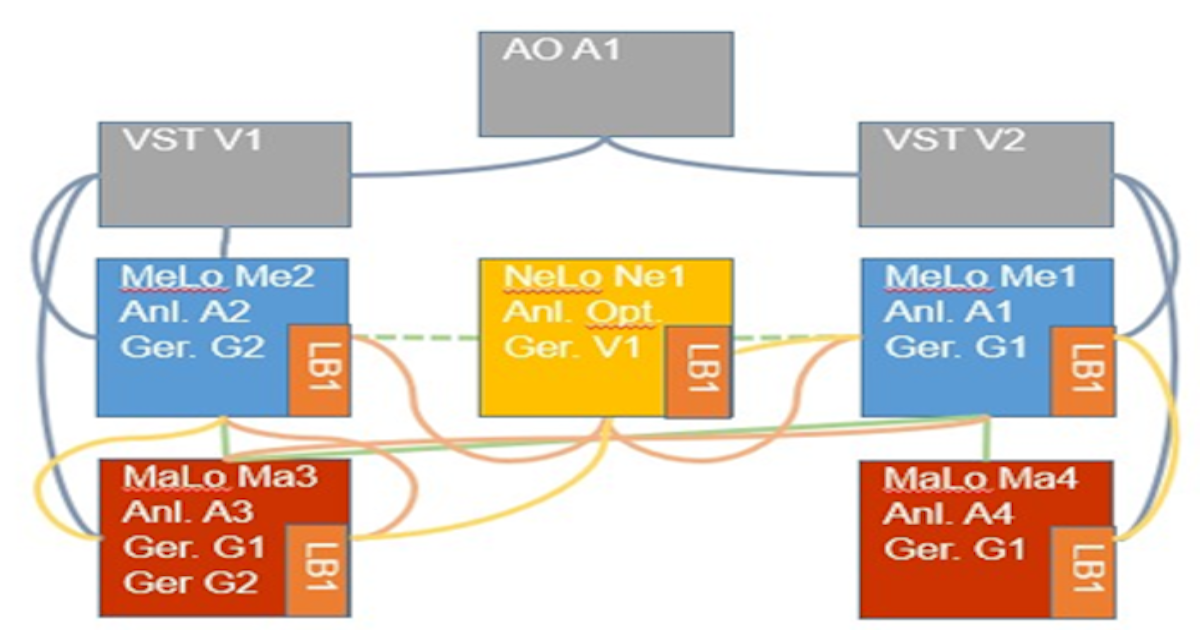

Lokationsbündel
Ein Lokationsbündel enthält:
- alle Messlokationen (MeLo), die zur Messung einer oder mehrerer Marktlokationen notwendig sind
- die durch diese Messlokationen gemessenen Marktlokationen
- die den Messlokationen zugeordneten Netzlokationen
- ggf. technische Ressourcen und
- ggf. steuerbare Ressourcen
Sonderfall: Bei einer verbrauchenden, nicht gemessenen Marktlokation (Pauschalanlage) besteht das Lokationsbündel maximal aus der Marktlokation, Netzlokation, technischen Ressource und steuerbaren Ressource.

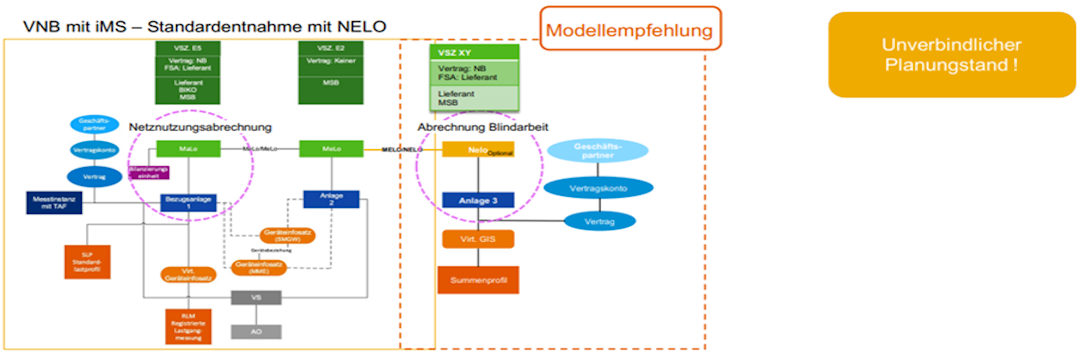

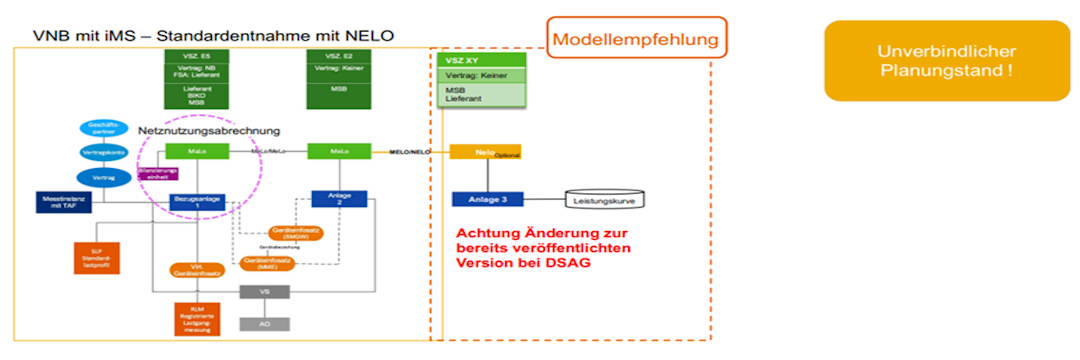

DSAG Standard
Notwendige Maßnahmen aus der DSAG:
- NeLo Generierung (Analyse und Werkzeuge)
- Datenmodell für NeLo aufbauen
- Virtueller Geräteeinbau MaLo
- für Lokationsbündel keine Empfehlung (ZP-Gruppe oder neuer ZP-Typ mit Relationen)
Mögliche Lösung für die NeLo-Generierung
Analysewerkzeug zur Darstellung von Zählpunkten (ZP) innerhalb
eines Anschlussobjektes.
- Darstellung: Anschlussobjekt / Verbrauchstelle / ZP / ZP-Typ / zählende Geräte
- Standardfall: Eine NeLo je Anschlussobjekt (AO) und Verknüpfung der MeLo’s als ZP-Beziehung
- Sonderfälle können manuell aufgebaut werden
- Vergabe der NELO-ID vorab zur manuellen Modellierung
- Ebenso setzen des Lokationsbündels

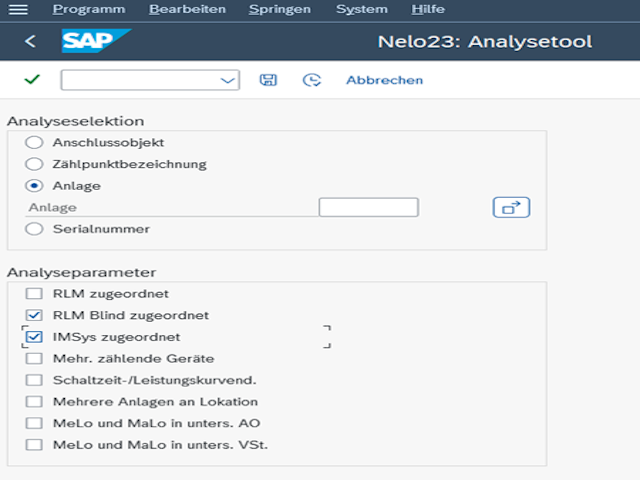

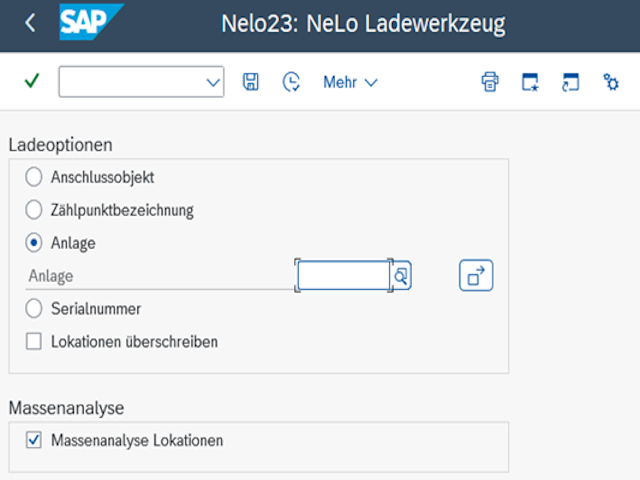

Analysetool Loader
Laden der Lokationen mit den folgenden Funktionalitäten:
- Darstellung der Daten
- Möglichkeit der Massenanalyse zur Vorselektion der Daten
- Statistik

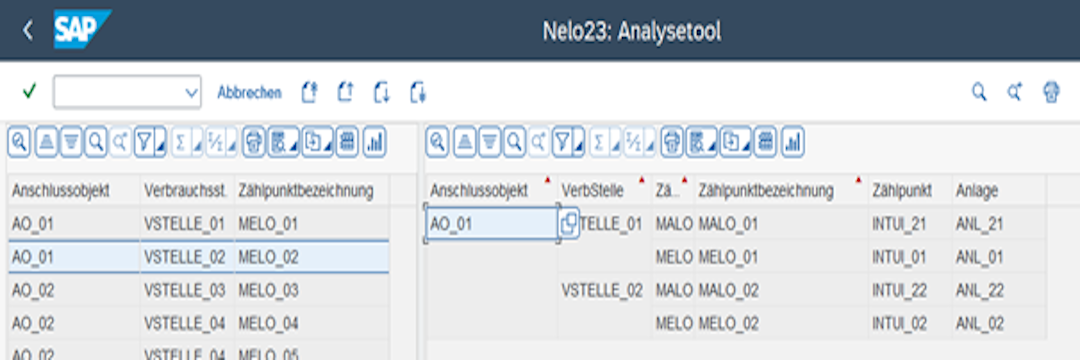

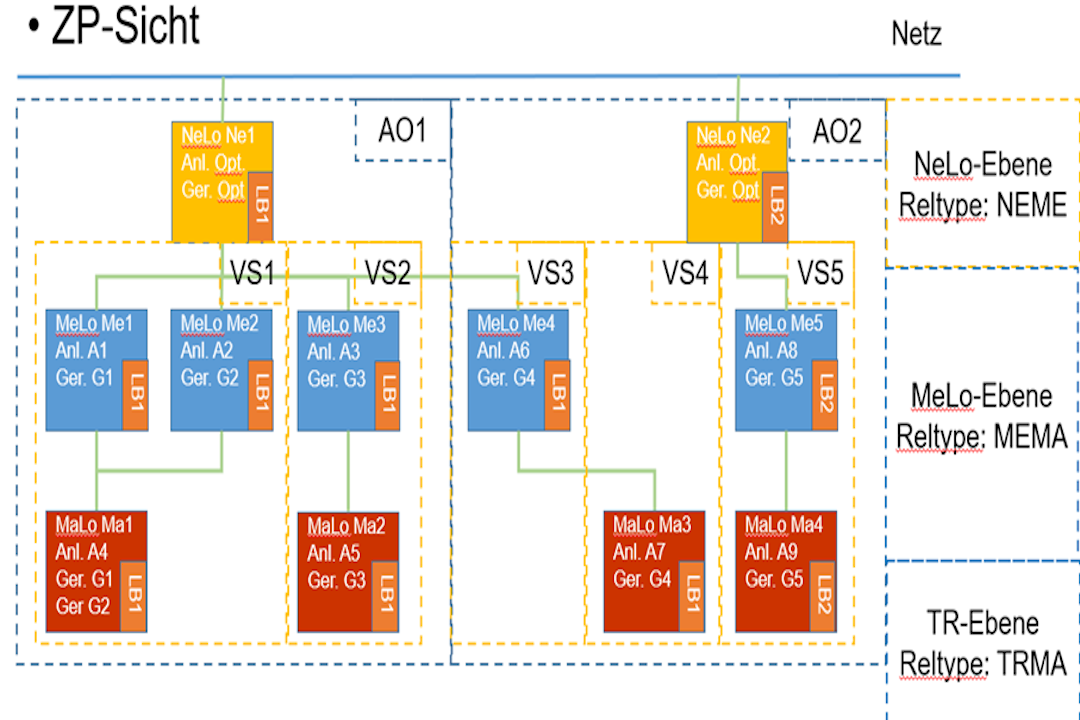

Modellierung ZP Ansicht

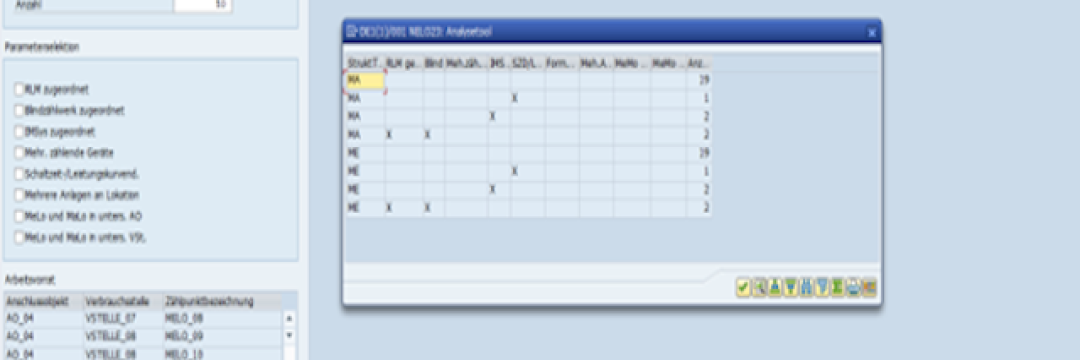

2. Analyse der Lokationen
Gruppierung nach:
- Datenmodell
- ZP-Beziehung
- Gerätebeziehungen
- generieren der ‚Pre‘-NeLo
- durch das generieren der Pre-NeLo wird in /DWCX/P_T_NE23MA ein Eintrag mit MTYPE ‚N‘ gesetzt
- Verbindung ‚Pre‘-NeLo mit MaLo
- die ‚Pre‘-NeLo kann mit beliebigen MeLo der Auswahl verbunden werden. Die Verbindung wird in /DWCX/P_T_NE23MA als ein Eintrag mit MTYPE ‚M‘ angelegt
- Verbindungen können gelöst und ‚Pre‘-NeLos gelöscht werden.

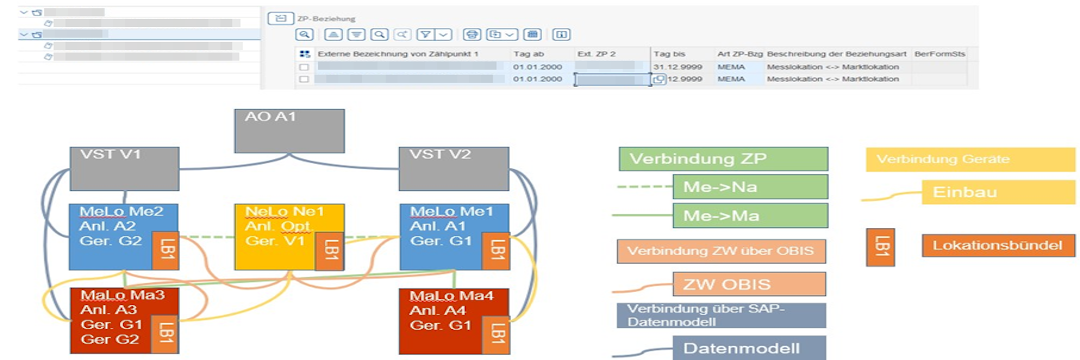

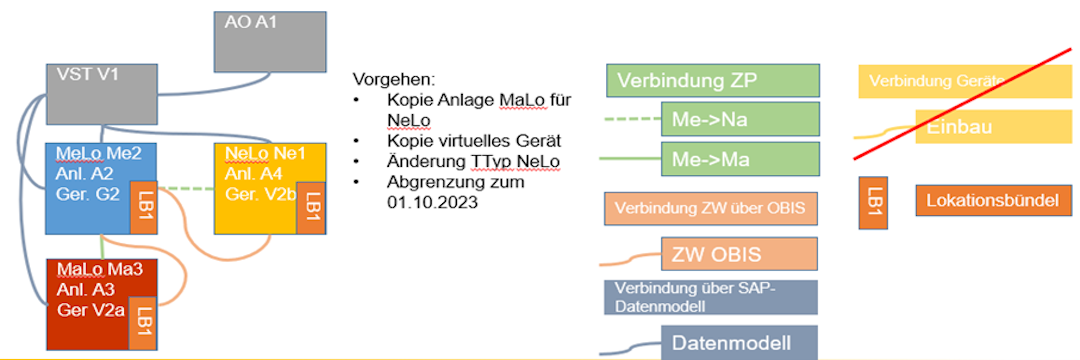

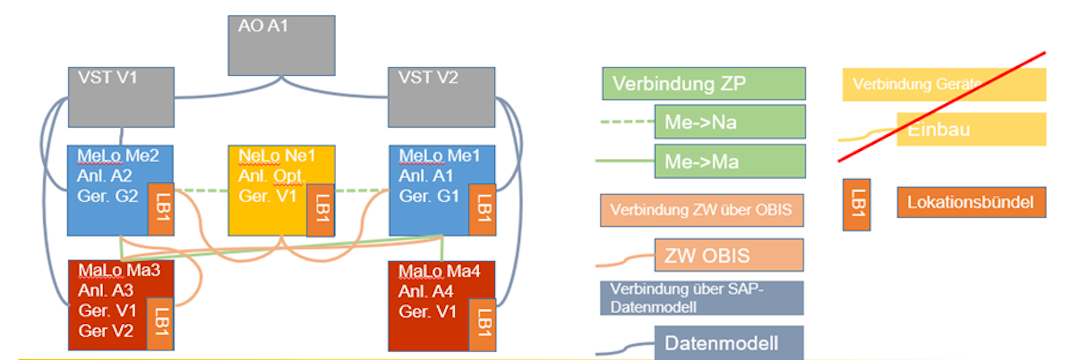

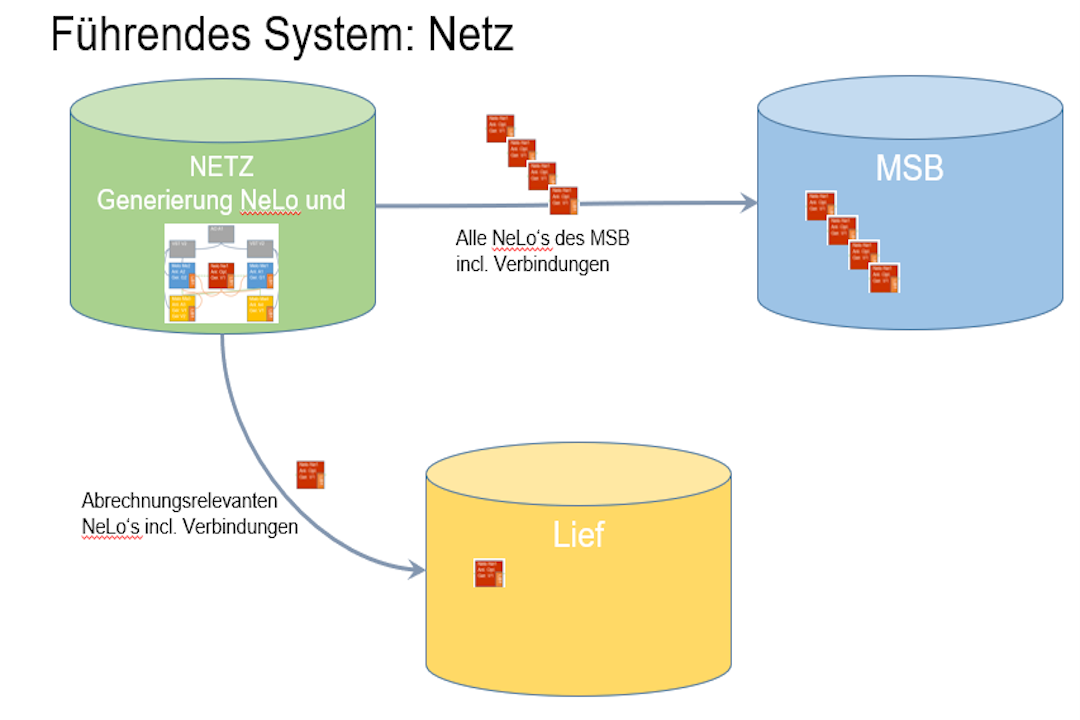

NeLo über Systemgrenzen hinweg
Werkzeuge für die NeLo - Generierung
Ladetool mit ihren vielfältigen Analysewerkzeugen
Transformationswerkzeug und Datenmodellierer
Vorraussetzung
- Systemzugang für MSB- und Netzsystem
- Berechtigungen: Programme ausführen, Migrationsbenutzer, Anzeigetransaktionen für Stammdaten aus dem IS/U (AO, Verbrauchstelle, Anlage, ZP, Geräte)
- Anbindung Migrationstool: VPN-Tunnel, RFC-Verbindung, Systemuser ‚MIGRATION‘, Transformationsberechtigungen. Anlegen ZP und ZP-Beziehung. Ausführen von RFC-Bausteinen
| Aktivität | Kundenaktivität | Zeitaufwand |
|---|---|---|
| Auslieferung, Transportauftrag (TA), Installation, Customizing ausprägen und einfacher Funktionstest | TA zur Verfügung stellen und Auskunft über Systemcustomizing | 4 Stunden |
| Ladeaktivität aller Lokationen | Abstimmung über Parallelisierung oder Zeitfenster | 4 Stunden |
| Aufarbeitung Analysedaten und Vorbereitung Workshop | Ansprechpartner für Stammdatenfragen | 16 Stunden |
| 4 Stunden Workshop mit Fachbereich und IT-Koordination | Fachbereich, IT-Koordination | 8 Stunden (2 Personen) |
| Abschlusspapier mit Aufwandsschätzung für weiteres Projektvorgehen | IT-Koordination | 8 Stunden |
*Analyse findet ausschließlich im IS/U statt. Eine Berücksichtigung und Einbindung von Drittsystemen (Core/GIS etc.) erfolgt nach voriger Abstimmung und separater Preisliste.
Aktivität
Kundenaktivität
Aufwand
Auslieferung, Transportauftrag(TA), Installation, Customizing ausprägen und einfacher Funktionstest
TA zur Verfügung stellen und Auskunft über Systemcustomizing
4 Stunden
Ladeaktivität aller Lokationen
Abstimmung über Parallelisierung oder Zeitfenster
4 Stunden
Aufarbeitung Analysedaten und Vorbereitung Workshop
Ansprechpartner für Stammdatenfragen
16 Stunden
4 Stunden Workshop mit Fachbereich und IT-Koordination
Fachbereich, IT-Koordination
8 Stunden
(2Personen)
Abschlusspapier mit Aufwandsschätzung für weiteres Projektvorgehen
IT-Koordination
8 Stunden
*Analyse findet ausschließlich im IS/U statt. Eine Berücksichtigung und Einbindung von Drittsystemen (Core/GIS etc.) erfolgt nach voriger Abstimmung und separater Preisliste.
